Como conectar um reprodutor de DVD, videocassete e decodificador digital

Você tem um DVD player, um decodificador digital e um videocassete antigo, mas robusto. Além do fato de que todos eles podem se conectar à sua TV, essas três máquinas são bastante diferentes umas das outras e apresentam certas dificuldades ao tentar conectá-los entre si. O objetivo é poder gravar filmes em DVD ou vídeos e programas de TV a cabo no videocassete. As diretrizes a seguir descritas abaixo presumem que todas as três máquinas possuem conectores de cabo coaxial.

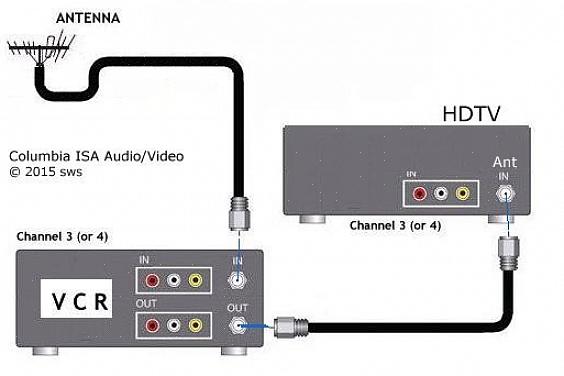

1. Adquira uma chave ab e um conector y. Os reprodutores de DVD simples não possuem recursos de gravação. Portanto, há a necessidade de conectá-los ao videocassete. A chave AB e o conector Y permitirão que o conversor digital de cabo e o DVD player se conectem ao videocassete ao mesmo tempo e exibam a saída de qualquer máquina ativa na tela da TV.
2. Conecte o DVD player e a caixa de cabo digital ao videocassete. A chave AB permite que você transfira e ative uma conexão por vez. Se, por exemplo, o DVD player for para a entrada A no interruptor AB, a saída A deve ser conectada à "Entrada" coaxial do videocassete. A mesma coisa vale para a caixa de cabo digital. Pressionar o botão A ou B permitirá que você alterne entre as máquinas de DVD e decodificador. Com o uso de outro cabo coaxial, prenda o segundo "Out" do conector Y ao coaxial "In" do aparelho de TV.

Coisas do sistema de home theater

A descrição acima é para uma configuração simples de TV e player. Com um sistema de home theater, as coisas podem ficar um pouco mais complicadas. Também pode acontecer que a TV tenha uma configuração de conexão, como 1 conector de vídeo e 2 conectores de áudio.

Nesse caso, o DVD player pode ter uma chave AB dedicada, com as saídas levando à primeira chave AB, ao aparelho de TV ou ao receptor de home theater. O videocassete e a caixa de cabo digital, por outro lado, podem ser conectados ao receptor de home theater. Se houver conexões digitais disponíveis (S-Video, DVI e HDMI), você pode maximizar o seu receptor de home theater tornando-o o hub ao qual as três máquinas podem se conectar. Veja como fazer:

1. Conecte a saída S-Video do DVD player à entrada S-Video do receiver de home theater. Posteriormente, conecte a saída do receptor ao aparelho de TV para o vídeo e áudio. As conexões S-Video oferecem uma qualidade de imagem muito melhor do que os cabos RCA analógicos. Geralmente, os receptores de home theater têm pelo menos 1 a 2 entradas S-Video e uma saída.

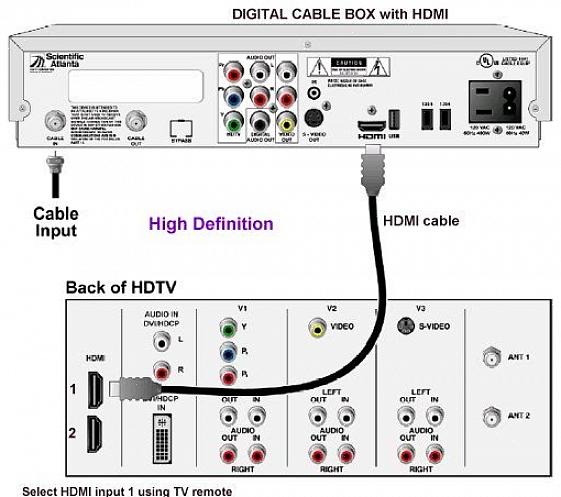

2. Conecte o S-Video "Out" do decodificador de cabo digital ao "In" da TV. Conecte o fio RCA vermelho às conexões vermelhas e o fio RCA branco às conexões brancas na TV e na caixa de cabo digital. Mas se for por meio da chave AB, conecte a caixa de cabo digital à entrada B da chave AB.

As coisas importantes que precisam ser levadas em consideração ao fazer essa configuração são (1) a presença de conectores coaxiais no DVD player e no videocassete, (2) a configuração do sistema de mídia - home theater ou TV e player simples, e, finalmente, (3) o tipo de TV que você possui - um padrão antigo, um aparelho de plasma ou um LCD totalmente novo. Todas essas coisas irão determinar quais cabos e conectores de entrada / saída estão disponíveis.
